弹性联轴器选型须知

作者:  转载自:  发布日期:2014/6/11

偏差说明:
1. 弹性联轴器可传递扭矩和回转角度,同时消除轴的安装偏差,当安装偏差超过容许值时,可能会产生振动或导致联轴器的寿命缩短,因此要确保偏差的范围;
2. 各产品所列最大偏差容许值是指只有一种偏差存在的情况下,当两种或更多种偏差同时存在时,容许值将低于各规格所列最大偏差的1/2;
3. 偏差并不只有发生在设备装配、工作过程中的振动,热膨胀、轴承磨损等都会引起偏差。
偏差图示:

轴向偏差
由于机械原因产生的轴间往复微动的偏差,见右图

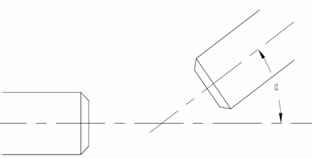

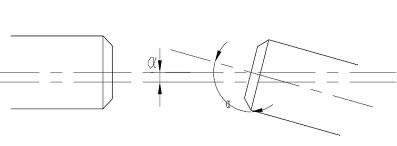

角向偏差
安装时,两轴中心线互成一个角度,这时产生的偏差称为角向偏差,见右图

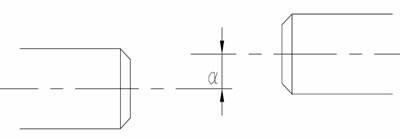

径向偏差
安装时,两轴平行但中心线不在同一直线上,这是产生的偏差称为径向偏差,见右图。


常用联轴器固定方式
  定位螺丝固定:两个定位螺丝间隔90°,对连接轴进行锁紧,是一种传统的固定方式,由于螺丝的前端与轴直接接触,可能会对轴造成损伤,且拆卸困难;
  夹紧螺丝固定:利用螺丝拧紧的力量,使狭缝收紧,将轴心紧紧夹住。
  键槽型:这是一种传统常用的方式,适合高扭矩的传动,为防止轴向滑动,通常与螺丝固定并用。
  复合固定方式,为增加连接的可靠性,使用两种固定方式称为复合固定方式。


定位螺丝固定型 夹紧螺丝型 键槽型
